メッキ アノード電極

電気メッキの電極を見直すという発想 金属メッキのメッキ不良の原因を「電気」の部分である「電極」から見直す。

なぜメッキ不良がでるのだろう?

メッキ不良をなくすことはできないだろうか。加納製作所は考えました。
「素材をの特性を知る」
「前処理を考える」
メッキ開発は化学系エンジニアを中心に開発するため、電気の部分を見直すという考えが後回しになりがち。「電気メッキ」という「電気」の名がつく方法ならば、見えない電極の部分から見直すことで問題が解決するのでは?と考えて着手しました。

メッキ不良の原因解決=電極で対応

オリジナル電極が電気メッキを変える

電気メッキは電気特性を第一に考える必要があります。

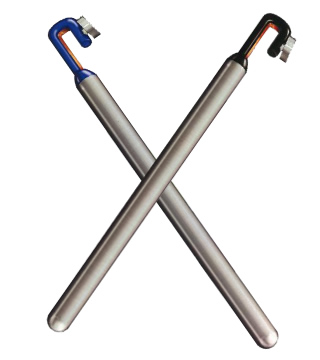

弊社の独自開発のハイパワーアノードは端末まで通電を良くすることで、低電圧で大電流を流すことが可能となり、低電圧のため溶媒の温度上昇を抑えることができるため、安定した条件を維持することにより不良率を下げることが可能です。
ハイパワーアノードは各サイズに対応しています。
更にメッキ不良の原因対策として、酸電解パワーアノードも制作しております。

  • プラメッキ
  • シャフト
  • 内面メッキ
  • 上記のメッキに最適!!

※表にはないサイズ、平バー用のアノードの制作も承りますので、お気軽にご相談ください。

 ハイパワーアノードの特徴

外形-内芯径→安全電流

φ50-301294A φ35-18 520A
φ40-22 748A φ30-18 479A
φ40-20 653A φ30-16 403A
φ40-18 567A φ25-15 333A
φ35-22 701A φ25-12 241A
φ35-20 607A

お客様に合わせた電極、メッキ治具、ORP調整水をセットで考える。

電気メッキにおいて電極、メッキ治具、還元剤を使用し、ORP(Oxidation-Reduction Potential:酸化還元電位)調整水をセットで考える必要があります。

電気メッキについてお困りの案件があれば教えて下さい。

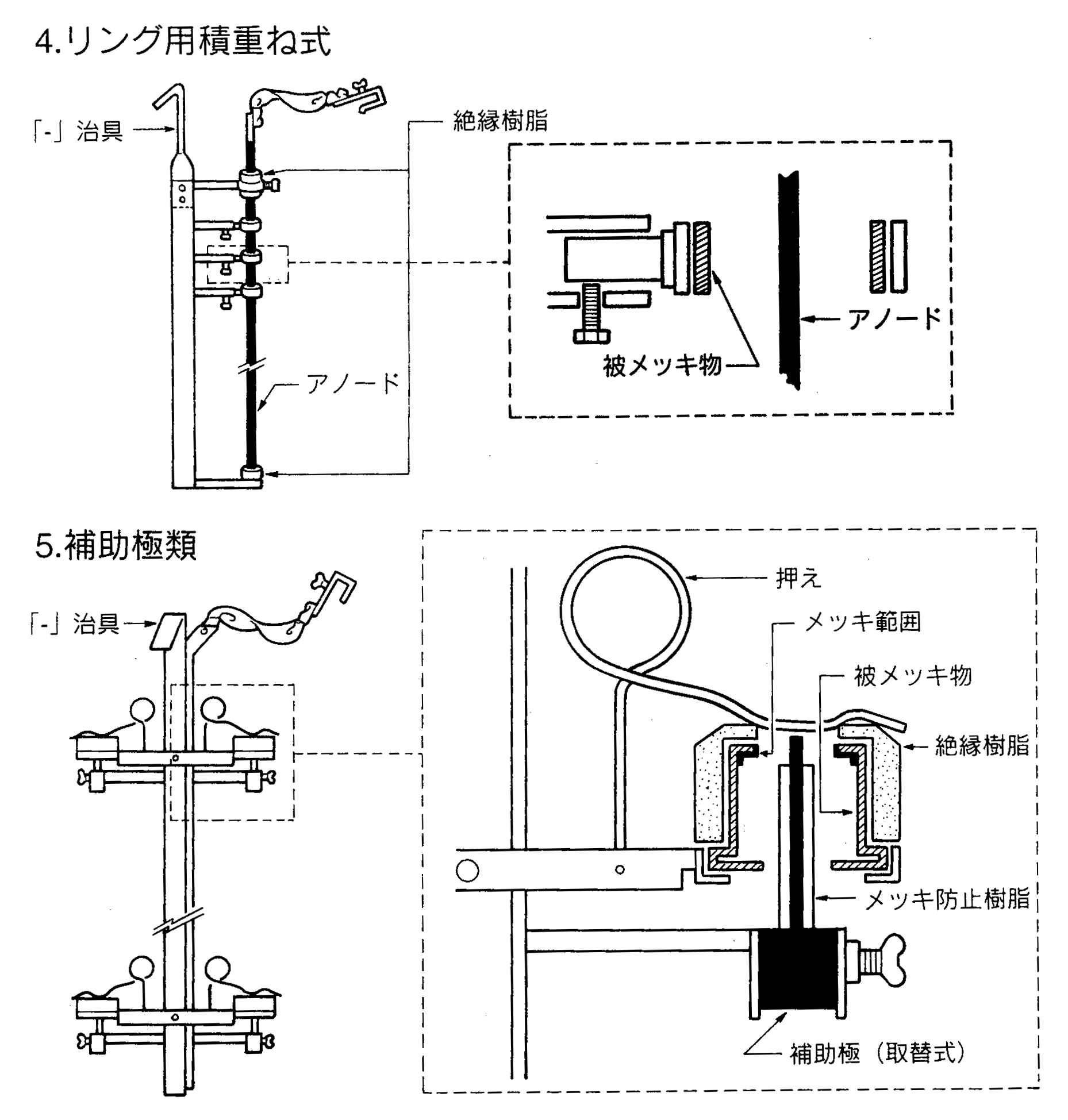

オリジナル電極(ハイパワーアノード・酸電解パワーアノード)を開発するノウハウから電極の見直し、メッキ治具・補助陽極の見直しを提案致します。

電極を変えるだけで問題解決に繋がるケースもあります。
まずはお気軽にご相談ください。

弊社独自のノウハウはホームページに載せていません。
お問い合わせフォームよりお問い合わせください。

お問い合わせ

カノー・アノード電極

クロームメッキ技術の良し悪しは、アノードの使い方にあると伝われております。
それはサージャントメッキ浴が標準化されて以来変わっていません。
いかに多くの経験を積んでも、アノードの材質の選択が悪ければ、決して良いメッキはつきません。
どんな材質のアノードがつき廻りが良くて、メッキ浴を汚さないかを永年の亘って豊富な経験と共に研究してきました結果、”カノー・アノード”を開発することができました。 きっと需要家の皆様に喜んでいただけるものと確信いたします。

カノー・アノード配合比

メッキのつき廻りが悪い、アノードの消耗が激しい、メッキ液が汚れやすいときには
準特殊品、特殊品をオススメします。

  • 標準品

    Sn :4.5〜5.5%
    Pb他:その他

  • 準特殊品

    Sn :10〜12%
    Pb他:その他

  • 特殊品

    Sn :20〜25%
    Pb他:その他

※100%中の配合比

特殊品によるハルセルテスト(岸松平氏依頼テスト)

メッキ浴 クロム酸:250g/ℓ 温度:45℃±2℃ 硫酸:2.5g/ℓ 使用電流:4A






メッキ時間 cr3+g/ℓ 電着幅m/m






メッキ時間 cr3+g/ℓ 電着幅m/m
8 1.4 11.5 平均
9.5
8 2.1 20.0 平均
21.1
16 3.2 10.5 16 4.3 24.0
24 2.3 9.5 24 2.4 22.5
32 2.3 5.5 32 1.4 23.5
40 3.2 10.5 40 2.8 15.5

※特殊型アノードは貴社仕様に応じて制作致します。
ご注文の際は、略図を添えていただくようお願い致します。
特殊配合品の制作も致します。

【アノード頭部及びフックの寸法】

(フックのコーティング加工も承ります)

※フック寸法(F)は150m/m以内が標準寸法です。但し、形状加工前の寸法です。
150m/mを超える場合は、銅材の価格だけ割増になります。

※フック寸法(F)は150m/m以内が標準寸法です。但し、形状加工前の寸法です。
150m/mを超える場合は、銅材の価格だけ割増になります。
フック形状については、加工例をご参考にしてください。

【フック形状加工例】

(その他貴社のご要望に応じます。)

※粉体塗装・コーティング設備(塩ビ・ポリエチレン・ナイロン)完備

※バレル用リード線の制作も致します。

弊社独自のノウハウはホームページに載せていません。
お問い合わせフォームよりお問い合わせください。

お問い合わせ
